一、光纖連接器測試行業痛點
光纖跳線、MPO 多芯連接器、FC 光纖接頭出廠必須完成插拔力、萬次耐久、動態阻抗同步檢測，很多企業使用臥式插拔設備存在三大短板：1、水平夾持光纖易彎折，端面受力偏移，力值數據失真；2、無法同步采集插拔 + 阻抗雙曲線，不符合 YD/T、IEC 光纖檢測標準；3、無自動求心結構，測試出現單邊受力，批量檢測重復性差。

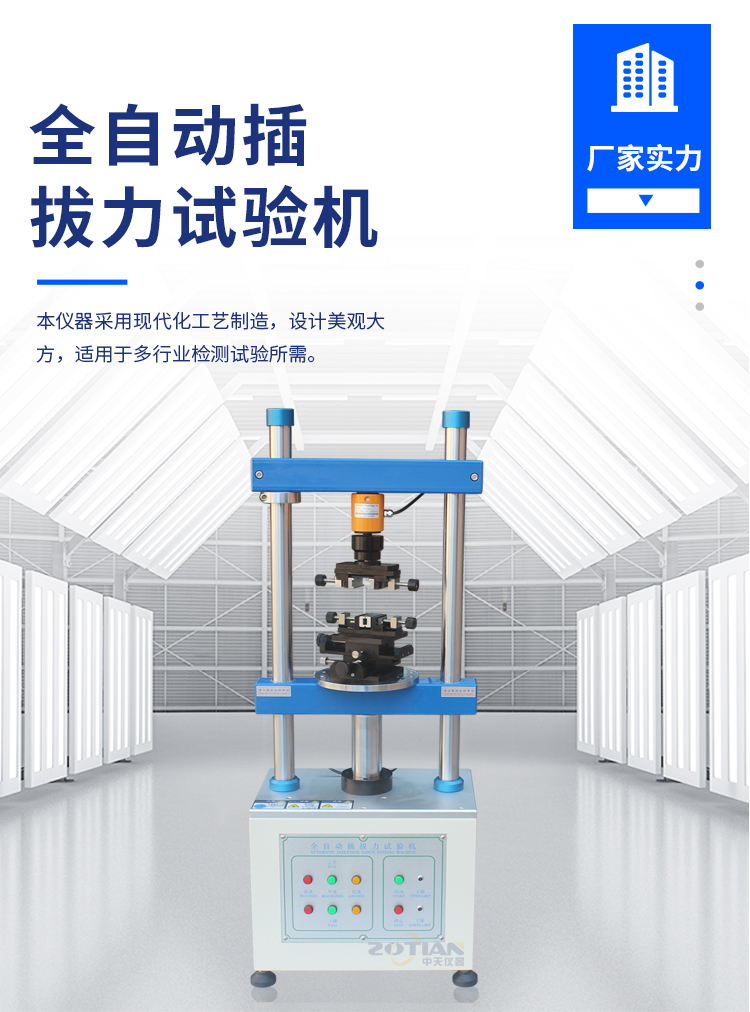

1220S 立式全自動插拔力試驗機專為光纖類精密連接器優化垂直測試結構，垂直加載復刻光纖實際插拔受力狀態，搭配專利自動求心工裝，解決端面偏心、光纖彎折問題，同時支持力值 + 動態阻抗同步采集，匹配 GB/T15972、IEC61300-3-11 光纖插拔檢測國標，是光通信研發實驗室、產線抽檢標配設備。

二、1220S 立式機型適配光纖核心硬件配置
整機立式四柱伺服結構，測試行程范圍 150mm，X/Y 軸微調平臺行程 75×75mm，可精準微調 LC/SC/FC/MPO 各類光纖夾具同軸度；伺服滾珠絲桿傳動，測試速度 0~200mm/min 自由調節，荷重可選 5/10/20kg 三檔，荷重解析度達十萬分之一，位移調節 0.01mm，微小光纖插拔力波動精準捕捉。
設備標配光纖專用自動求心治具，垂直夾持不彎折光纖尾纖，測試過程無端面側向擠壓；可搭配外置動態阻抗模塊，同步生成荷重 - 行程 - 阻抗三維曲線，單次試驗同步記錄力學與光學損耗關聯數據，這是臥式機型無法實現的核心優勢。
整機搭載 Windows 中文測控系統，單次可存儲十萬組試驗數據，支持循環耐久、單次插拔、保持力、端面抗壓四種光纖專用程序，可自定義 1000~5000 次國標插拔循環，試驗結束自動導出 Excel 檢測報表，滿足泰爾認證、第三方 CMA 實驗室資料要求。



三、光纖連接器全套標準測試流程（1220S 實操）
工裝調試：安裝對應光纖專用夾具，利用 X/Y 微調平臺校準自動求心中心，減除公母接頭偏移；
試樣固定：垂直夾持光纖跳線，尾纖自然下垂無折彎，避免測試中光纖形變影響力值；
程序設置：依據 IEC61300 標準設定插拔速度 10~30 次 / 分鐘、循環次數、力值上下限報警；開啟阻抗同步采集功能；
自動測試：立式伺服垂直完成插入、拔出全流程，系統實時記錄峰值力、全程阻力、阻抗變化；
數據判定：萬次循環后對比插拔力衰減幅度、阻抗漂移，判斷光纖端面是否磨損、彈片疲勞。

四、立式 1220S 對比臥式設備光纖測試核心優勢
受力仿真：垂直加載貼合光纖實際使用插拔方向，臥式水平夾持易擠壓陶瓷插芯；
同軸精度：專利自動求心裝置，MPO 多芯連接器多通道同步對中，無單邊磨損；
同步檢測：力 + 阻抗同步曲線，一次試驗完成兩項國標檢測，減少重復上機；
適配品類：單芯 LC/SC、多芯 MPO、大功率光纖接頭均可更換對應立式工裝通用；
數據合規：曲線加密不可篡改，報告直接用于光通信產品型式檢測。
