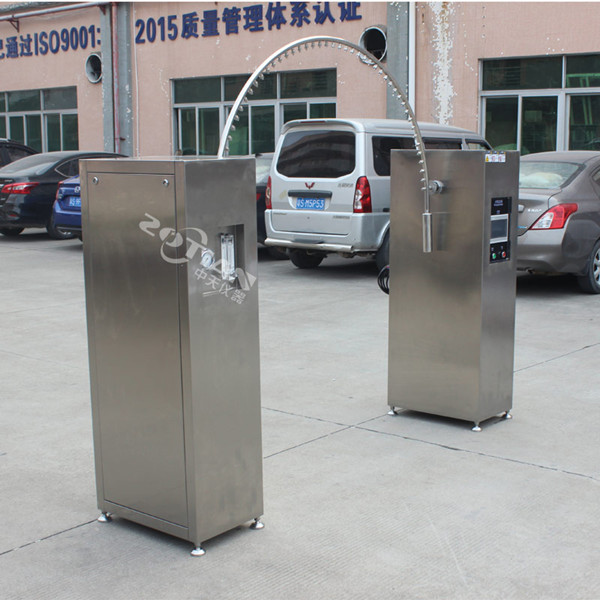

擺管式淋雨實驗房實驗規范及設備技能規格
信息來源于：互聯網 發布于：2023-08-10
淋雨實驗房實驗規范及設備技能規格：
1、淋雨實驗分為擺管式淋雨實驗和噴頭式淋雨實驗淋雨實驗適用于航空、汽車、家電、外部照明和信號裝置及汽車燈具外殼防護。
淋雨實驗其規范有：
GB 4208-2008
GB10485-89
GJB150.8-86 GJB150．8淋雨實驗規范
（1）適用規模及實驗意圖
GJB150．8適用于或許遇到淋雨環境的軍用設備，不適用于做淋雨腐蝕實驗，也不適用于評定飛機擋風罩除雨器的適應性。
眾所周知，軍用設備無論是處于作業狀態還是儲存狀態，它們都將不同程度地遭到各種水的影響，其中受淋雨影響為常見，有些設備雖然有防雨辦法，但還會遭到暴露在其上外表的凝結水或泄漏水的影響。
當降雨時，因?yàn)橛晁慕浮⒘鲃?dòng)、沖擊和積累，會對軍用設備及其資料產生各種影響。如暴雨會干擾雷達信號的傳達；大雨滴能腐蝕
高速飛行的飛機和導彈的外表；雨水能浸透到設備內部并破壞其結構和部件。因此，降雨對產品的影響是不容忽視的。
軍用設備進行淋雨實驗的意圖是確認這些設備在淋雨條件下，其外殼避免雨水浸透的才能和遭到淋雨時或之后的作業效能。
它首要用于確認：
a．維護罩或維護殼避免滲雨的有效性；
b．設備在淋雨暴露期間或之后滿足其功能要求的才能；
c．設備因?yàn)榱苡晷纬傻奈锢頁p壞；
d．雨水排除體系是否有效。
（2）實驗條件
GJB150．8的實驗條件是按三種不同的實驗程序，即有風源的淋雨實驗、滴雨實驗和防水性實驗給出的。
a．有風源的淋雨實驗首要模仿天然降雨過程中風吹雨的狀況。適用于戶外使用且沒有防雨辦法的設備，其首要雨量參數包含：
降雨強度小10cm／h；
雨滴直徑0．5～4．5mm；
水平風速不小于18m／s；
實驗時刻30min；
試樣溫度每30min淋雨實驗開始時至少比雨水溫度高10℃；
實驗用水當?shù)厮吹乃?/span>
b．滴雨實驗首要模仿滴水狀況。適用于有防雨辦法但暴露在外的上外表或許有凝結水或泄漏水的設備。
其雨量參數包含：
雨滴直徑0．5～4．5mm；
滴水量不小于280＋30－0L／m2．h；
實驗時刻15min
c．防水性實驗不是模仿天然降雨，而是查核受試設備防水性，為設備的防水性供給一個較高的置信度。適用于大型受試設備，有風源的淋雨實驗不能滿足實驗要求時選用。其首要雨量參數包含：
雨滴直徑2～4．5mm；
噴嘴壓力不小于375kPa；
實驗時刻40min
GB2423.23、GB5170.38、GBl0485—93、IPX4. IPX3等效的JIS、DIN、MZl等規范
技能特色：
1、選用科學的規劃，使得該設備可以供給逼真的模仿滴水、淋雨、濺水、噴水等各種環境。
2、頂板上均勻的安置降雨孔1000多個，使滴水分布均勻。
3、先進多方面的控制體系，以及變頻技能的選用，使得降雨量，試品架的反轉視點，噴水?dāng)[桿的搖晃視點以及噴水量，搖晃頻率都可主動的調節。
內箱尺寸：×800×800（深×寬×高）（mm）（深×寬×高）（mm）實驗臺轉速：1 ~可調(直徑) φ300MM
4、轉臺負載：20KG
5、 噴水環半徑：噴水管搖晃視點規模：45°、90°、°、180°可設置噴水孔直徑：φ0.4)
6、 噴水孔徑距離：每個噴水孔的流量：min ± 5%)
7、 噴水壓力（Kpa）：擺管擺幅：大°)
8、噴水管搖晃速度：°/s)可設定
9、 實驗時刻：1-999,999min（可設定）
mm
10、箱體全不銹鋼，可視鋼化玻璃視窗：電源AC 1ψ 3W 220V 50HZ
11、總功率：400W
運轉控制體系控制器、擺管視點選用PLC驅動步進電機（視點任意設置和顯現）流量顯現高精度有機玻璃轉子流量計觀察面大面積可視化鋼化玻璃門供水體系儲水箱、增壓泵、結構材質：
內膽為不銹鋼外箱為不銹鋼樣品臺裝備圓形轉盤，轉速可調
安全維護裝置：
電源超載、短路維護
接地維護
缺水維護
報警訊響提示設備使用條件:
環境溫度：5～+28(24小時內平均溫度≤28)
